Lagesensor

Mit einer leeren PET-Flasche und 3 Schrauben lässt sich ein einfacher Lage-Sensor bauen, den man z.B. als Gamecontroller einsetzen kann.

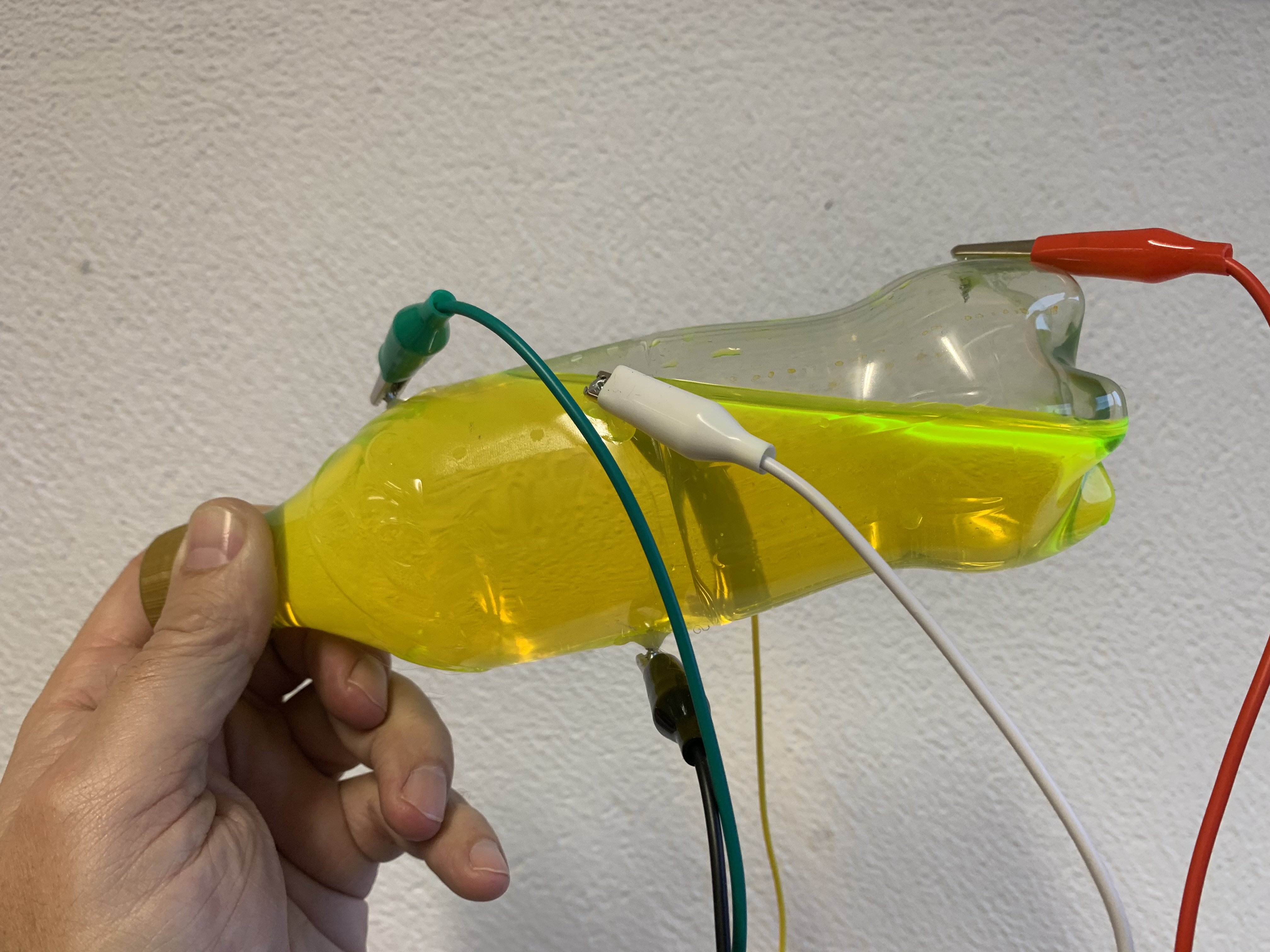

Im Bild zu sehen ist, dass das Wasser - zur besseren Erkennbarkeit eingefärbt - die Kontakte zwischen Grün (linke Pfeiltaste) und Schwarz (Ground) herstellt.

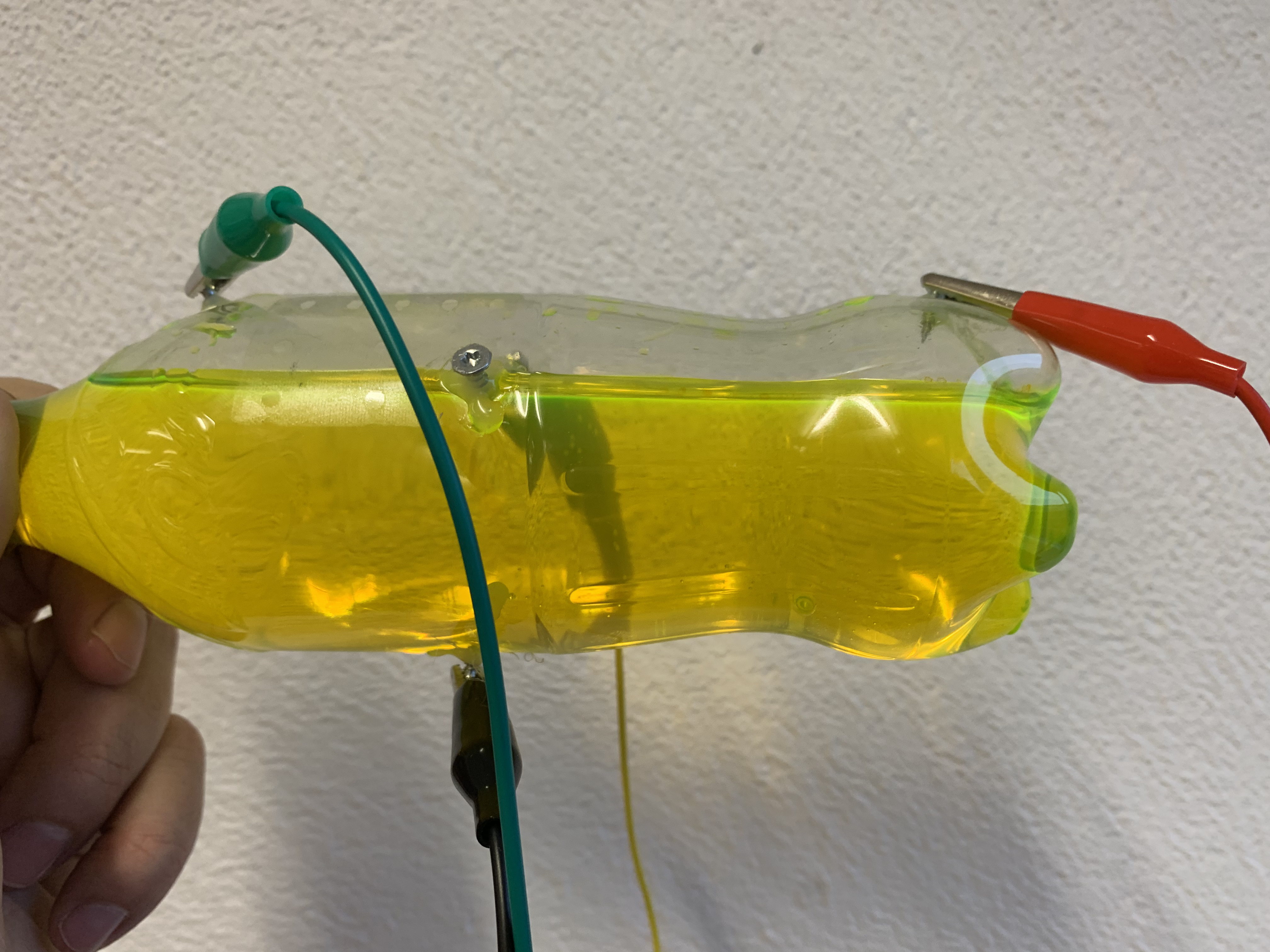

Wird der Sensor gerade gehalten, sind beide Anschlüsse, Rot und Grün, oberhalb der Wasserlinie. Beim MakeyMakey sind demzufolge alle Kontakte offen.

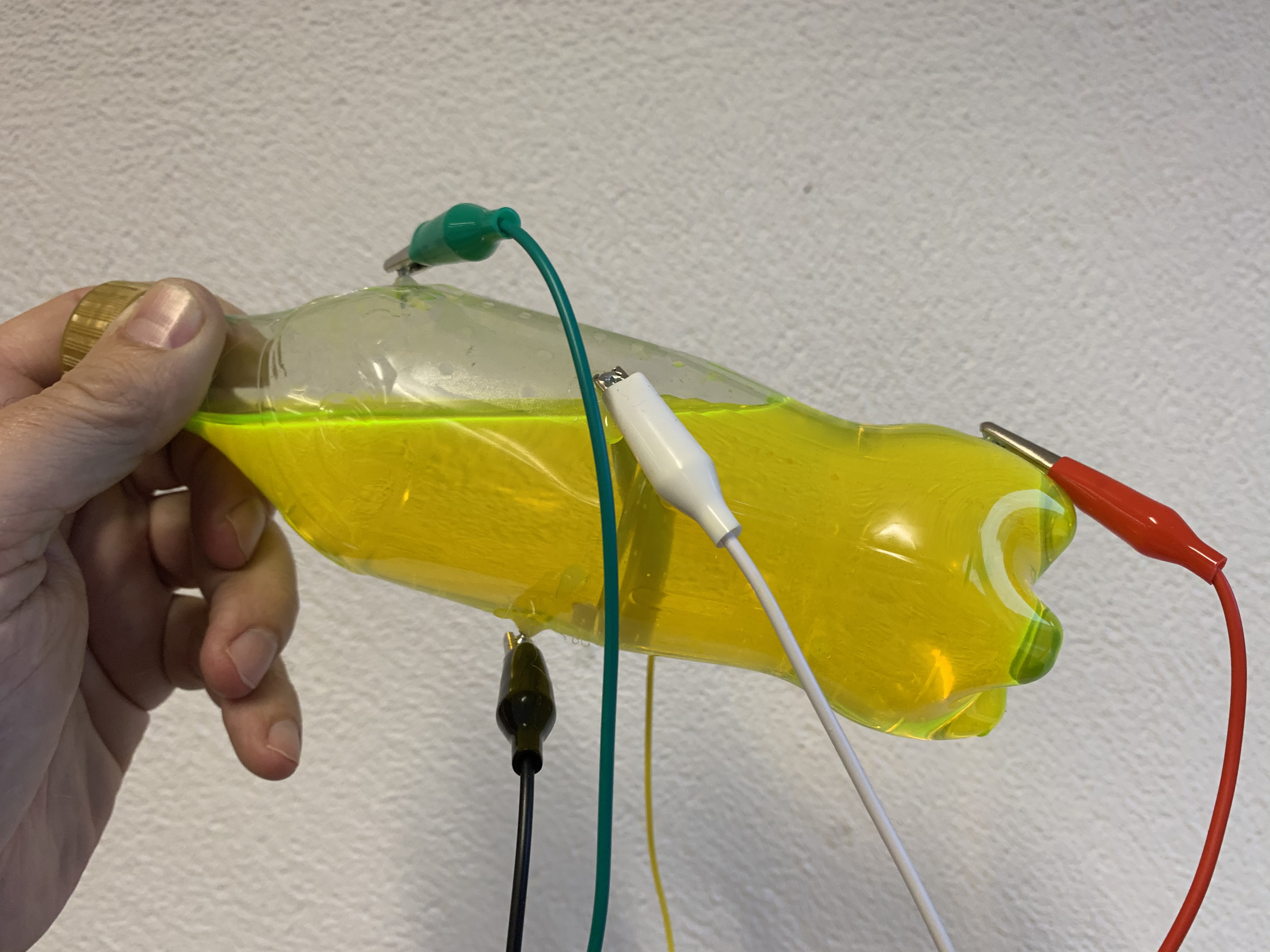

Nach rechts geneigt, verbindet das Wasser den roten Anschluss mit Ground, für das MakeyMakey ist jetzt der Stromkreis an der rechten Pfeiltaste geschlossen.

Die schwarzen und weissen Kabel stellen die Kontakte für die zweite Neigungsachse dar. Die Flasche lässt sich jetzt auch nach vorn und nach hinten kippen und die entsprechende Lage messen.

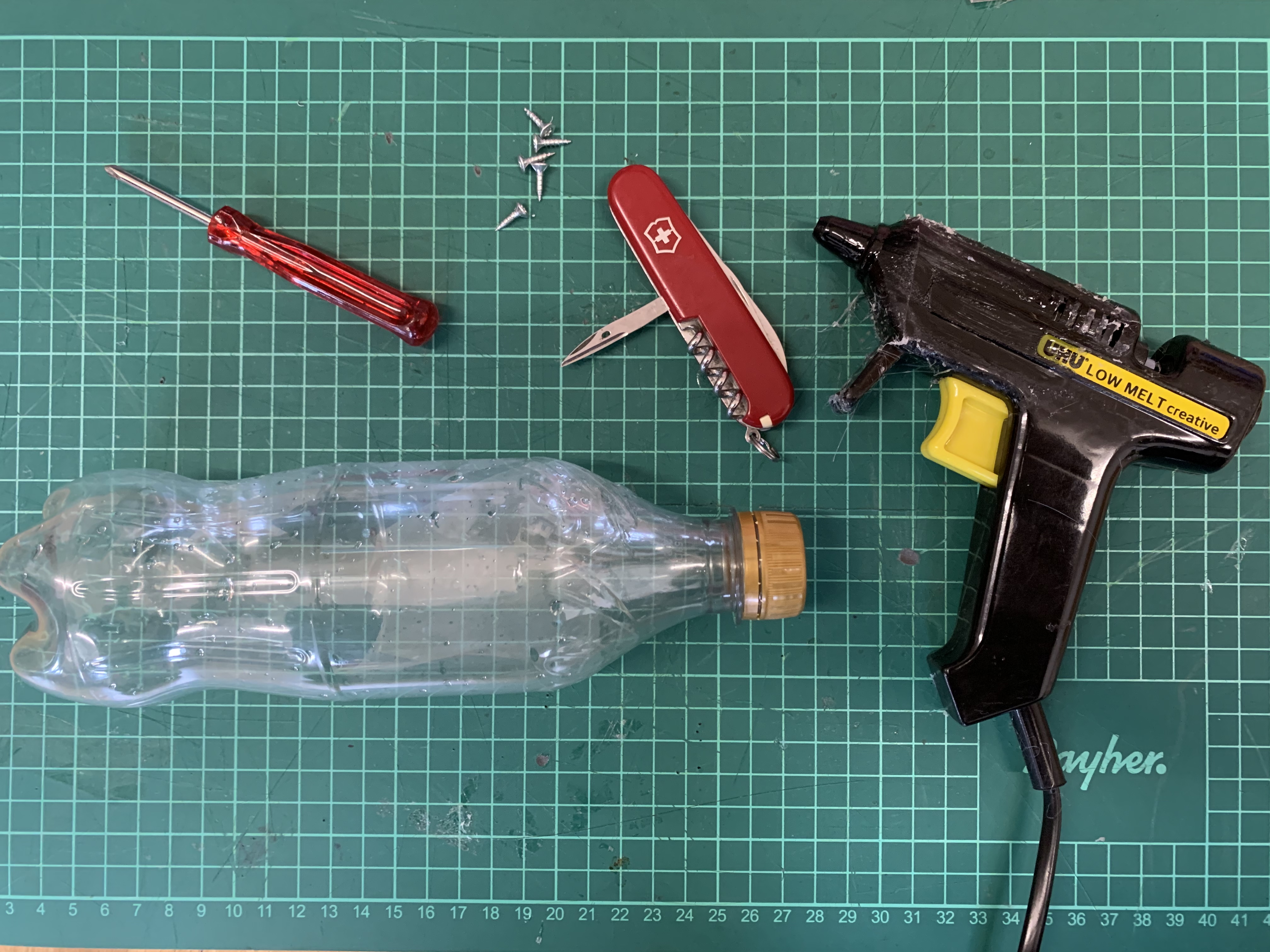

Für den Bau des Sensors braucht man lediglich eine leere PET-Flasche, 3-5 Schrauben, Heissleim und eine Stechahle.

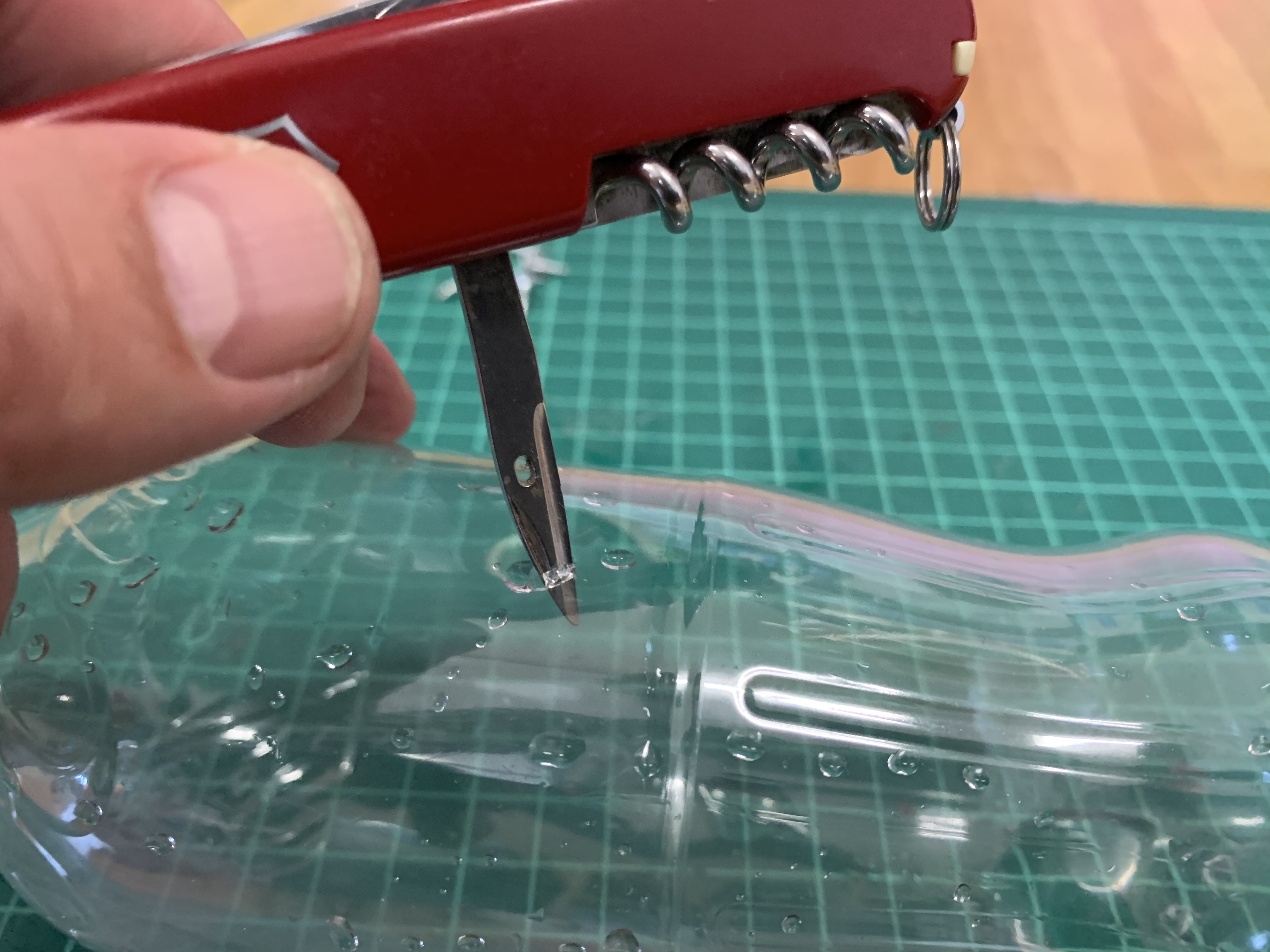

Mit der Ahle lassen sich sehr leicht Löcher in die Flasche stechen. Die Löcher sollten nicht zu gross werden.

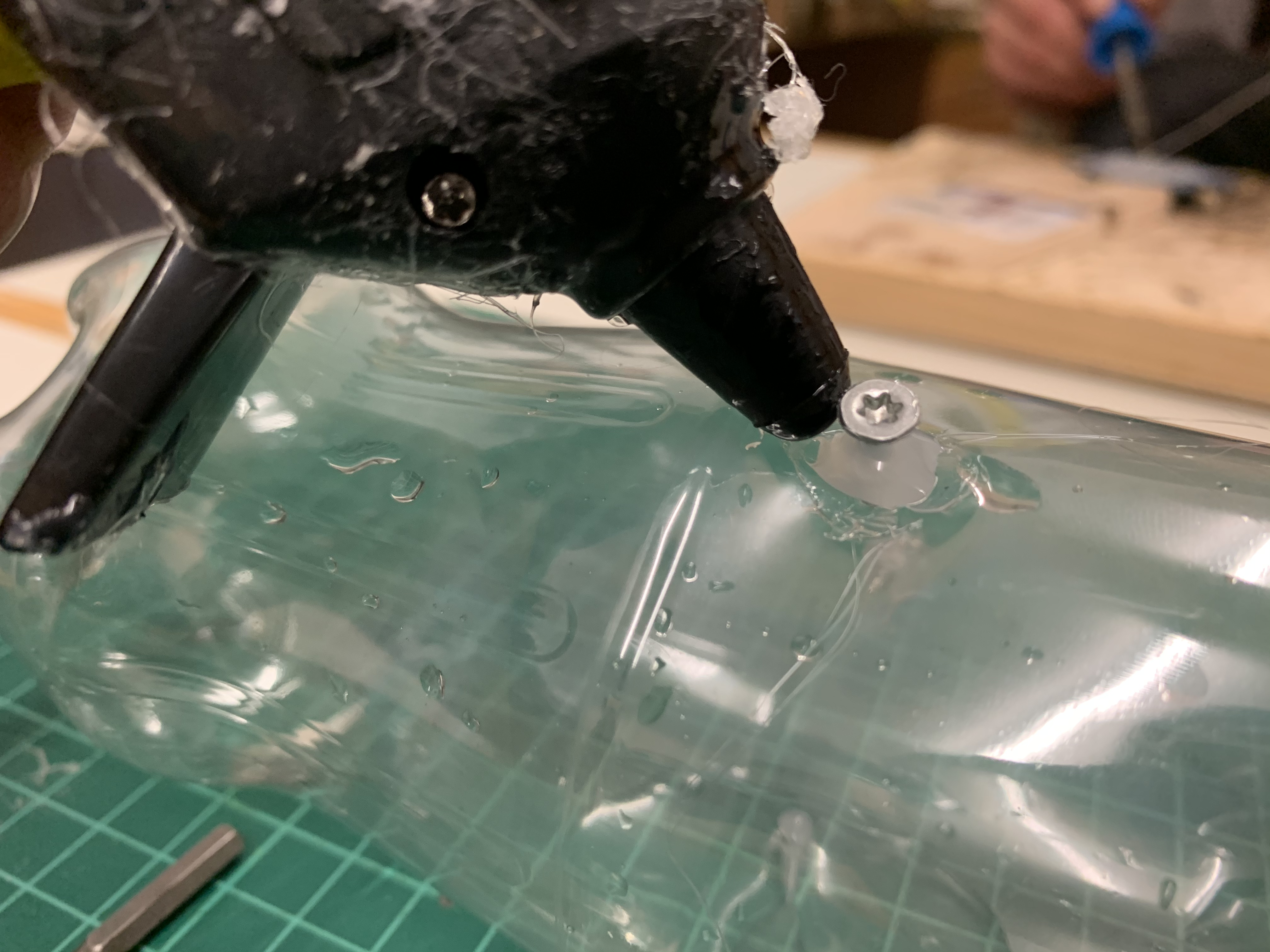

Anschliessend werden die Schrauben in die Löcher gesteckt und das Ganze so mit Heissleim zugeklet, dass der Schraubenkopf frei bleibt und die Flasche trotzdem wieder Wasserdicht wird.

Schon ist der Lagesensor fertig und kann mit Wasser gefüllt werden. Die Wassermenge kann man jederzeit nach Bedarf fein nachjustieren.
